1200圆坯扇形段

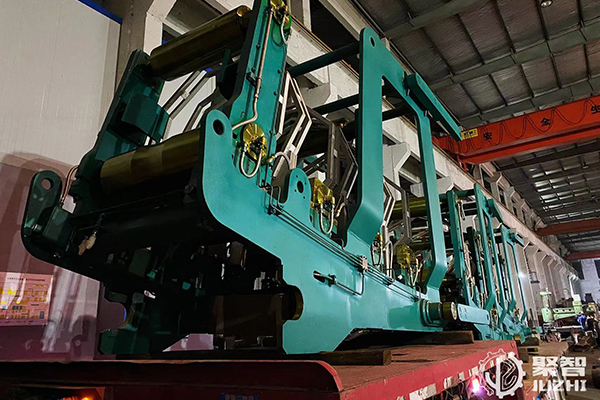

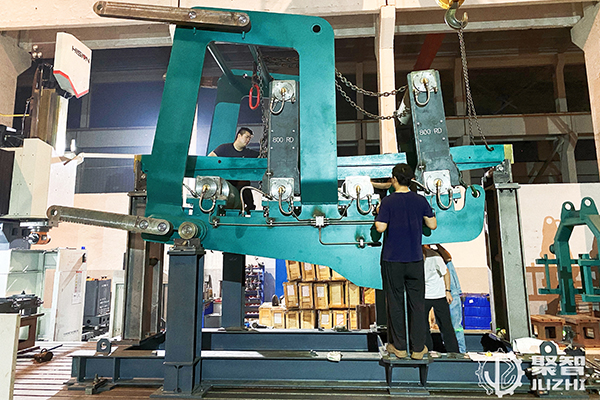

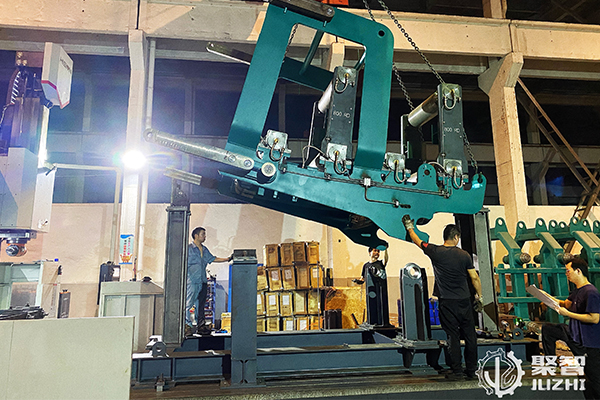

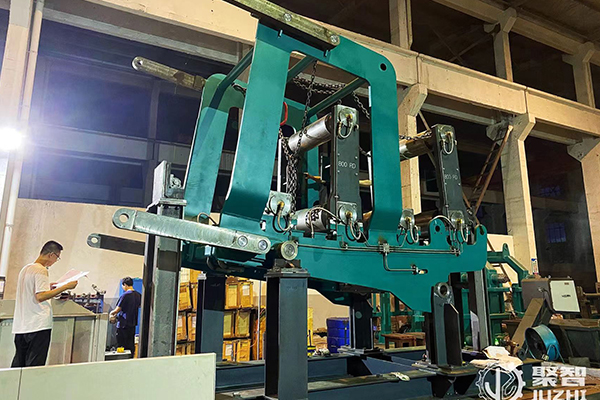

1200圆坯扇形段，扇形段上、下框架为焊接结构，辐子轴承座通过螺栓联结在框架的加工面上。辐子的对弧是在机械维修场的扇形段内弧和外弧对中台上通过调整轴承座下的垫片组来达到。扇形段就位后，二冷水、气和设备内冷水自动与基础框架的水/气路接通。

扇形段的夹紧装置，主要由夹紧液压缸、拉杆和定距块等组成。液压缸的胶管上配有快换接头。压下缸和夹紧缸均在扇形段顶部插拔快速接管。

连铸生产中构成连铸线的单台连铸机一般称为扇形段，一般又分为弧形段（或弯曲段）、矫直段、水平段等。按铸坯的不同又可分为板坯扇形段、方坯扇形段、圆坯扇形段。生产中较常见的是板坯扇形段和方坯扇形段。
